■ オズボーン工業用強力精密ブラシ　◇　◇　◇

High Performance Power Brushes
Osborn
International GmbH

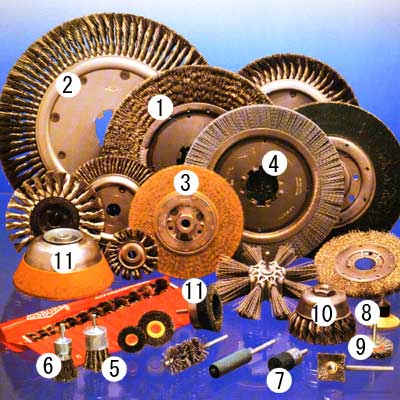

1.マスターブラシ（ホイル）
外径(mm) 100 100 125 150 150 178 178 200 200 250 300 380
内径(ｲﾝﾁ) 2 2 2 2 2 2 2 2 2 2
先端巾(mm) 16 25 18 20 32 22 37 22 42 26 28 32
取付ｱﾀﾞﾌﾟﾀｰ 3A 3A F 1A 1A 1A 1A 1A 1A 4M 4M 4M


2.ディスクセンターブラシ（ヒネリホイル）
外径(mm) 75 100 150 150 200 250 300 380
内径(ｲﾝﾁ) 2 2 2 2
先端巾(mm) 13 13 13 6 16 18 18 20
取付ｱﾀﾞﾌﾟﾀｰ F F F F 1A 4M 4M 4M


3.TYマスターブラシ（プラスチックコーティングホイル）
外径(mm) 108 150 150 200 200 250 250 300
内径(ｲﾝﾁ) 2 2 2 2 2
先端巾(mm) 22 10 25 10 14 10 19 22
取付ｱﾀﾞﾌﾟﾀｰ 1A 3A 1A 3A 1A 3A 1A 1A


4.コルフィル−Eマスターブラシ（砥粒入ホイル）
外径(mm) 75 100 125 150 178 200 250 300 350
内径(ｲﾝﾁ) 2 2 2 2
先端巾(mm) 12 13 16 17 20 18 18 18 19
取付ｱﾀﾞﾌﾟﾀｰ F F F F F 4M 4M 4M 4M


5.ラフタフ（ヒネリ筒型）
外径(mm) 20 23 30
軸径(mm) 6 6 6


6.クリンプト・エンド（筒型）
外径(mm) 16 22 29
軸径(mm) 6 6 6


7.TYエンド（ゴムコーティング筒型）
外径(mm) 17 24 31
軸径(mm) 6 6 6


8.TYフレックス（ゴムコーティングベベル）
外径(mm) 42 50 70
軸径(mm) 6 6 6


9.コルフィル−Eリング・ロック（砥粒入軸付ホイル）
外径(mm) 38 50 63
軸径(mm) 6 6 6
先端巾(mm) 10 10 13


10.ノットタイプ（ヒネリカップ）
外径(mm) 65 65 90 150
ｱｰﾊﾞｰﾎｰﾙ(mm) M10×1.5 15.9(")TH M16×2.0 M16×2.0
線径(mm) 0.35 0.35 0.50 0.50


11.TYタイプ（ゴムコーティングカップ）
外径(mm) 63 90 145
ｱｰﾊﾞｰﾎｰﾙ(mm) "軸付 M16×2.0 M16×2.0
線径(mm) 0.35 0.50 0.50




アダプター



 オズボーン・ブラシは標準アダプターを取付けることによって、種々の径のスピンドルに偏心なくはめ合わせることができます。
ブラシ仕様の「取付用アダプター」欄の記号に合わせて、下表からお選びください。ブラシを重ねて使用の場合は、アダプターをご使用ください。

1A、3Aアダプター
アバー穴径
mm inch
 1　A
品　番		 3　A
品　番
6.35 "
9.53 "
12.70 "
15.90 "
19.00 "
22.20 "
25.40 1"
28.60 1"
31.80 1"
38.10 1"
075　019
075　020
075　021
075　022
075　023
075　024
075　025
075　026
075　027
075　028
075　046
075　047
075　048
075　049
075　050
075　051
075　052
―
―
―


 4Mアダプター
アバー穴径(φ)
mm inch
 品　番
12.70 "
15.90 "
19.00 "
22.20 "
25.40 1"
28.60 1"
31.80 1"
38.10 1"
44.50 1"
50.80 2"
075　064
075　065
075　066
075　067
075　068
075　069
075　070
075　071
075　072
075　073

Fアダプター
D
mm inch
B
mm inch
 品　番
9.53 "
12.70 "
12.70 "
15.90 "
15.90 "
15.90 "
22.20 "
22.20 "
22.20 "
22.20 "
6.35 "
6.35 "
9.53 "
6.35 "
9.53 "
12.70 "
9.53 "
12.70 "
15.90 "
19.00 "
000　201
000　211
000　212
000　221
000　222
000　223
000　242
000　243
000　244
000　245

12.シュミルカップブラシ


 オズボーン社
シュミルカップブラシ No.608131
破格提供！
カップブラシ（ノットタイプ）No.608131に対しましては、特に数多くご使用される向きのため、シュミルのマークで破格の特価提供を申上げております。更に１ケース３０ヶ入分お買上げに対しましては、一層の格安にてご奉仕させて頂いております。
外径
(φmm)		 ｱｰﾊﾞｰﾎｰﾙ
(mm)		 線径
(φmm)		 ﾄﾘﾑ長
(mm)		 最大安全
回転数
(r.p.m)		 使用電動工具
ｱﾝｸﾞﾙ･ｸﾗｲﾝﾀﾞｰ
(φmm)
65 M10×1.5 0.35 20 11,000 100
●同一仕様でステンレスワイヤーの608331もご利用ください。



掲載されておりますペーパージスク・ペーパーホイルは取扱い商品の一部です。
詳細は当社までお問い合わせください。
